A1040 mira 3D Novatest

A1040 MIRA 3D

Tomografia ad ultrasuoni per la valutazione della qualità delle strutture in calcestruzzo

Grazie alla sua nuova tecnologia del sensore A-DPC®, fornisce una profondità di penetrazione, una sensibilità di ispezione e una risoluzione delle immagini imbattibile implementando FMC / TFM tridimensionale in ciascuna posizione dello strumento.

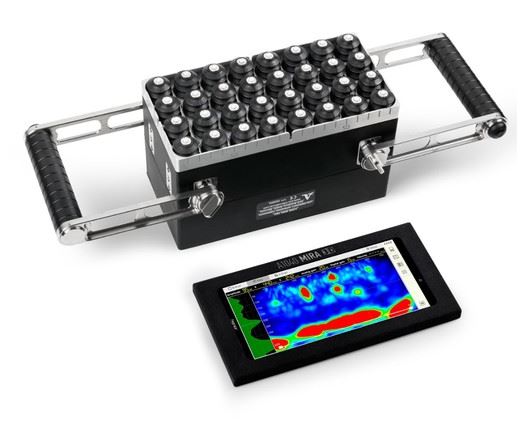

Lo strumento è composto da un corpo leggero con 4 x 8 trasduttori Active Dry-Point-Contact con circuiti integrati ricevuti dal pulser ed elettronica DAQ parallela connessa in modalità wireless al potente smartphone che implementa algoritmi di ricostruzione e visualizzazione delle immagini tramite unità di elaborazione grafica parallela a bordo . Questa soluzione hardware consente di ottenere le massime prestazioni per l’imaging 3D-TFM in tempo reale.

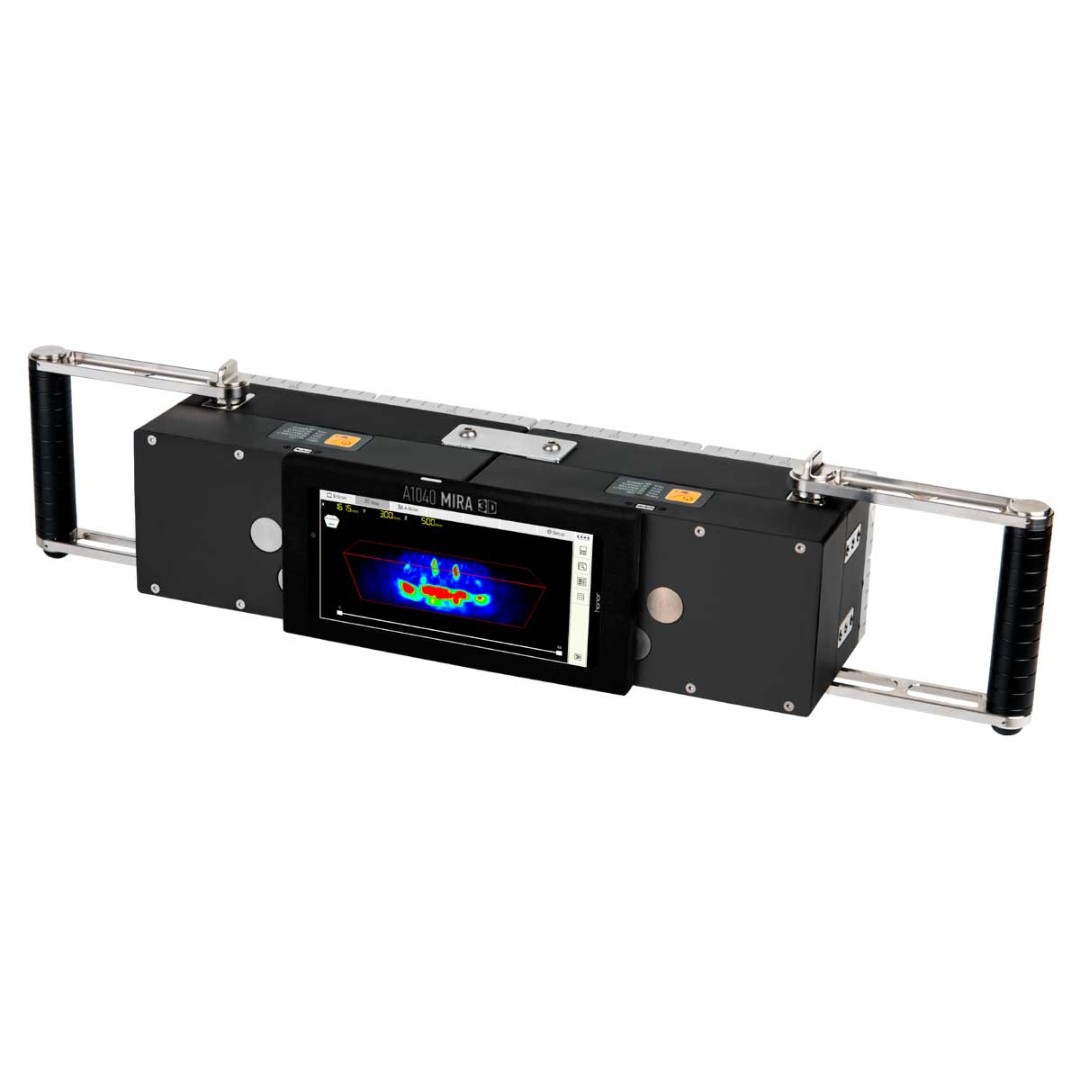

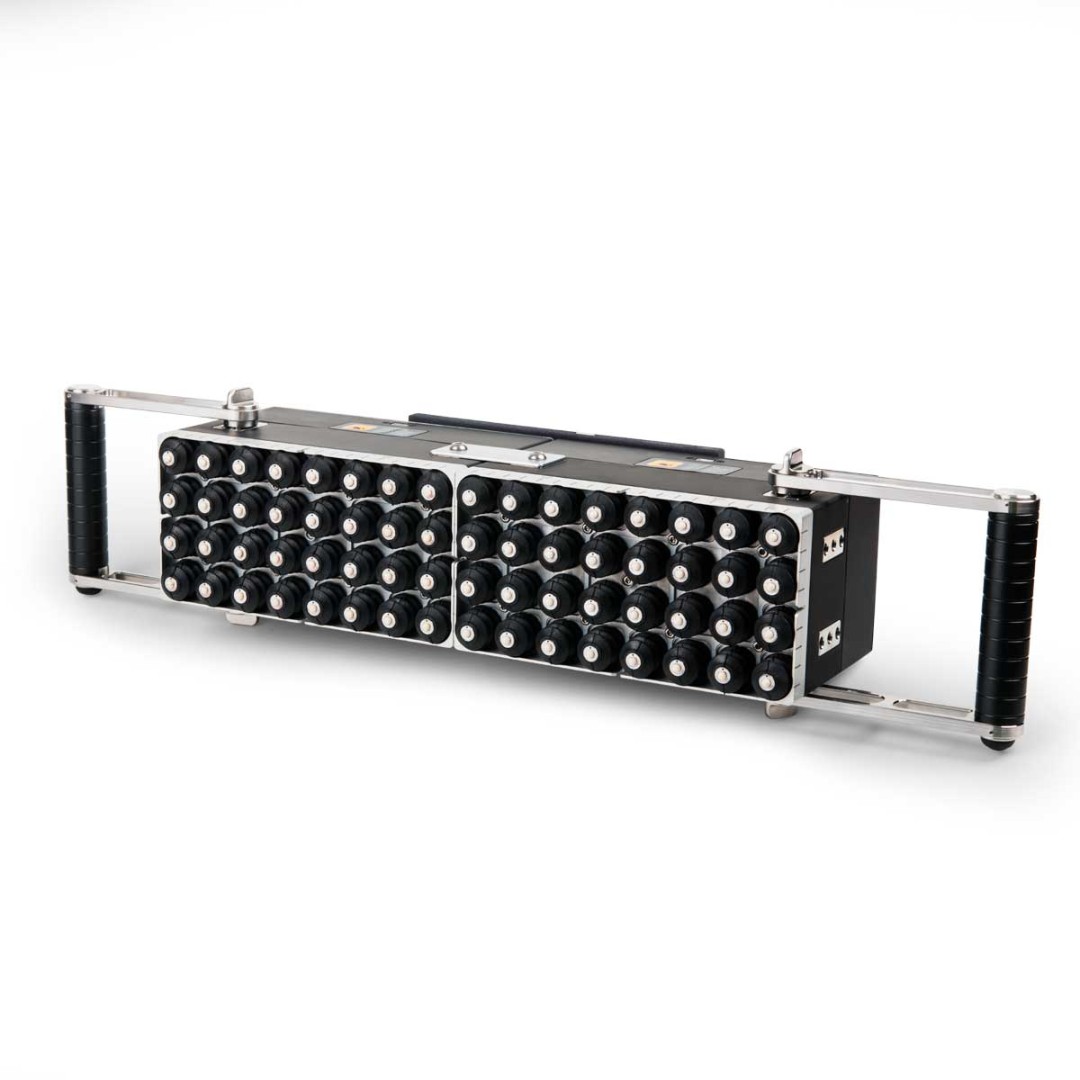

Utilizzando speciali tecniche di trasmissione come l’energia burst potenziata, è stata ottenuta un’eccezionale profondità di penetrazione anche utilizzando un’apertura attiva relativamente piccola dello strumento. Per estendere ulteriormente il campo di ispezione, l’estensione arbitraria dell’apertura può essere utilizzata da due o più unità di matrice in una configurazione.

INTROVIEW® Pro – Il software desktop o portatile per il controllo dell’unità remota e la visualizzazione e l’analisi 3D di Big Data è una parte essenziale dello strumento fornito nel set di consegna standard. Il formato open data per sviluppi personalizzati dall’utente – per applicazioni offline e online – completa il pacchetto funzionale di questo straordinario strumento.

Il tomografo ad ultrasuoni A1040 MIRA 3D è la migliore soluzione per eseguire indagini ad ultrasuoni su materiali ad alta dispersione, come cemento e cemento armato, pietre, roccia, compositi, ceramica, legno, resina epossidica, materiali refrattari. Tra gli altri, come campi di applicazione dello strumento possono essere citate le seguenti applicazioni principali:

• Localizzazione di armature e altri elementi (impianti, ancoraggi e tubi)
• Rilevazione di vuoti, stima della loro posizione e dimensione in 3D: cavità, delimitazioni, inclusioni, alveoli, crepe
• Misurazione dello spessore con accesso da un solo lato
• Rilevamento di difetti di stuccatura nei giunti
