AUTOFLUID - AUTOBIM3D - reti di canali e tubazioni in 3D

Per velocizzare la progettazione e agevolare l’installazione delle reti di distribuzione aria ed acqua negli impianti HVAC: facile con AUTOBIM3D!

AUTOBIM3D Xport

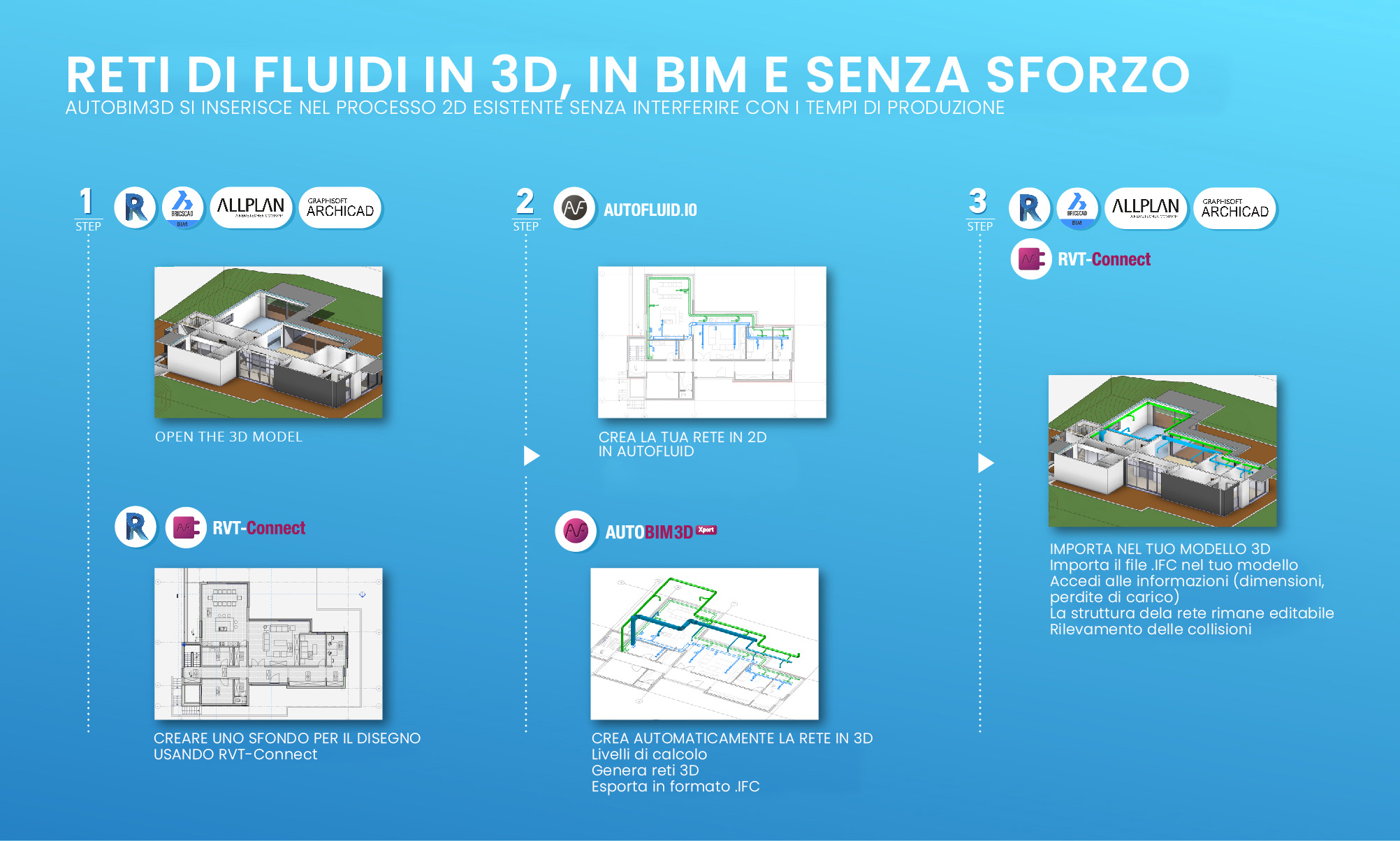

Dalla planimetria 2D al modello BIM, senza alcuno sforzo

Potrete combinare l’efficienza legata all’uso degli abituali strumenti 2D, con gli strumenti di collaborazione per la progettazione integrata di un edificio (BIM) trasformando le reti 2D in 3D.

- Le reti 3D sono affidabili come quelle 2D

- Possono essere modificate nel software di modellazione, grazie ai formati .IFC ed RVT. Ricordare che le reti 3D non sono strutturate in sistemi.

AUTOBIM3D: Come realizzare facilmente le reti in 3D di canali e tubi

I file 3D in formato .IFC esportati con AUTOBIM3D Xport sono compatibili con i software BIM più diffusi. Una volta importati nel modello BIM, possono essere modificati direttamente nel software di modellazione.

Tutte le informazioni relative ai componenti delle reti sono contenute nello stesso file. Tutti i componenti delle reti sono memorizzati man mano che si procede con la costruzione del percorso. Quindi non mancherà mai un elemento, una informazione o una famiglia REVIT: potrete lavorare sul progetto in maniera integrata e coordinata.

AUTOBIM3D Xport consente di generare reti nel formato .RVT di REVIT. È quindi possibile condividerle con tutti coloro che operano sullo stesso progetto senza la necessità di essere esperti di REVIT.

Potete continuare a lavorare in 2D

I file 3D in formato .IFC esportati con AUTOBIM3D Xport sono compatibili con i software BIM più diffusi. Una volta importati nel modello BIM, potranno essere modificati direttamente nel software di modellazione.

È sufficiente esportare la pianta architettonica 2D del progetto BIM e creare le reti in AUTOFLUID. Terminato il lavoro con AUTOBIM3D, grazie ad RVT-Connect, le reti saranno esportate nel progetto BIM 3D. È necessario apportare modifiche alla rete? È sufficiente modificare i piani nel software CAD e il file collegato verrà aggiornato in Revit.

RVT-Connect: per collegare AUTOBIM3D a REVIT

Il plug-in gratuito RVT-Connect per Revit riunisce gli strumenti essenziali per un’ottimale comunicazione tra Revit e il software di disegno 2D.

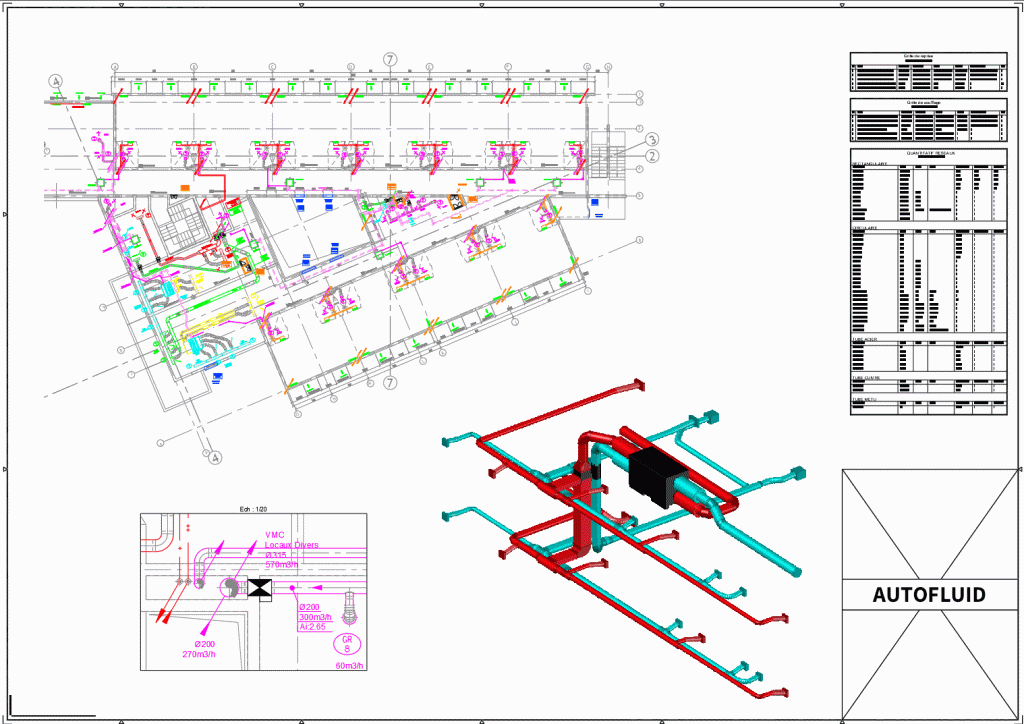

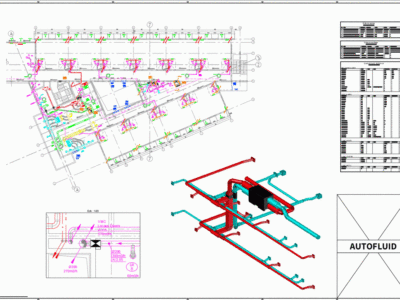

PROGETTI “REALISTICI” IN 2D

Per ricavare i disegni 2D per il cantiere partendo dai modelli 3D, spesso si deve eseguire un lavoro di rielaborazione lungo e complesso. Solo così gli elaborati potranno contenere tutte le informazioni indispensabili per un loro utilizzo in cantiere. Ed è necessario eseguire questo lungo e oneroso lavoro, ogni volta che il modello BIM viene modificato. Ecco perché, con AUTOBIM3D, abbiamo scelto una strada diversa, più facile e meno onerosa: eseguire il progetto con l’abituale modalità 2D, veloce, accurata e controllata, per generare i modelli della rete 3D successivamente.

Alcune funzioni di AUTOBIM3D

- Strumento per il riferimento e il posizionamento

- Strumento specifico per generare informazioni sui livelli e sulle quote di riferimento degli scarichi, legate alle pendenze

- Comando per la creazione di reti 3D

- Comando per la navigazione nello spazio

- Regolazione dello stile visivo

- Visibilità delle reti 3D

- Gestione della rete (Rinomina – Elimina – Unisci)

- Funzione di esportazione nei formati .DWG, .IFC e .RVT con RVT-Connect

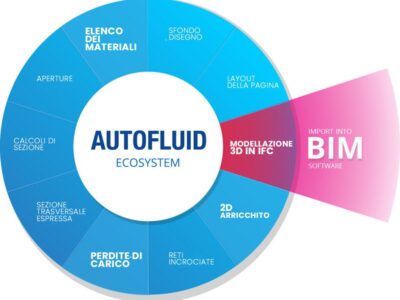

Integrato in AUTOFLUID

AUTOBIM3D può essere utilizzato in combinazione con AUTOGAINE, AUTOTUBE e AUTOSAN, rispettivamente dedicati alla progettazione delle reti di canali, di tubazioni (riscaldamento, raffreddamento, ecc.) e delle reti degli impianti idro-sanitari. La combinazione di questi software, garantisce una gamma completa di funzioni per la progettazione e la realizzazione delle reti in 2D e 3D.
