Parete Esterna Modulo JJ E170LR+75LRcg

Parete Esterna di tamponamento a secco con sistema Jendy Joss® denominato MODULO JJ ad elevate prestazioni termoacustiche, composta da moduli "preassemblati" in stabilimento, progettati e realizzati a misura.

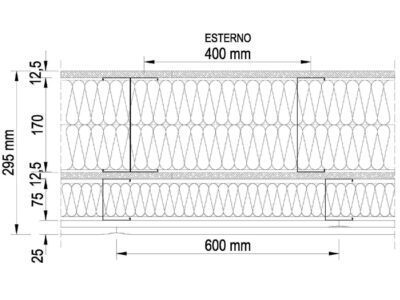

La parete ha uno spessore complessivo di 296mm, è composta da due strutture di cui una prefabbricata applicata esternamente al filo strutturale per l'eliminazione dei ponti termici ed una da realizzare in opera internamente al filo strutturale da solaio a solaio. La parete complessivamente è dotata di trasmittanza termica lineare massima U=0,132W/mqK, trasmittanza termica periodica massima Yi.e=0,052W/mqK, fattore di attenuazione dell’onda termica di 0,383, sfasamento estivo di 8h 25' ed è pronta e predisposta per la rasatura e tinteggiatura,
per il rivestimento o per l'applicazione di facciata ventilata.

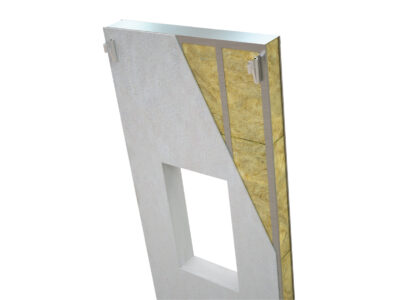

I moduli sono composti da una orditura metallica formata da guide orizzontali e montanti verticali di acciaio zincato S280GD, sezione varia, spessore 12/10mm, larghezza 170mm, passo massimo 400mm opportunamente assemblati, dotati di idonee forometrie necessarie ai fissaggi ed all'assemblaggio.

La pannellatura di ogni modulo è costituita da uno strato di lastre in cemento alleggerito fibrorinforzato di spessore 12,5mm per lato, avvitate all'orditura metallica con apposite viti zincate, autofresanti ed autoforanti.

Nell'intercapedine di ogni modulo è inserito un materassino di lana di roccia dello spessore di 160mm e densità 70 kg/m³ con funzione di isolamento termoacustico.
Tutte le lastre in cemento alleggerito fibrorinforzato hanno elevate caratteristiche di resistenza meccanica, isolamento termico, resistenza all'acqua, Resistenza al Fuoco di 240 min,
limitate dilatazioni termiche per applicazione in ambienti esterni e direttamente a contatto con l'acqua prima della finitura.

Il fissaggio a solaio potrebbe variare di caso in caso, la soluzione standard prevede l'allineamento di staffe/mensole in acciaio con vernice antiruggine, tassellate all'estradosso dei solai, opportunamente dimensionate ed allineate orizzontalmente e verticalmente con i binari di base.

Il MODULO_JJ è dotato di due connettori composti da elementi estrusi con possibilità di regolazione verticale grazie ai quali viene sollevato ed appeso alle staffe/mensole. Ogni modulo prevede poi un sistema di "immaschiamento" per il fissaggio di ogni modulo adiacente.

Internamente sarà realizzata una controparete in opera, eventualmente utile anche per i passaggi impiantistici, con struttura in acciaio zincato da 75mm spessore 06/10mm, uno strato isolante da 60mm di lana di roccia di densità 70 kg/mc con funzione dei isolamento termoacustico.
La superficie interna sarà rivestita da una doppia lastra in cartongesso da 13mm di spessore di cui l'ultima con lamina di alluminio come barriera al vapore. Si adotterà una tradizionale stuccatura dei giunti, degli angoli e della testa delle viti per la lastra in cartongesso, in modo da ottenere una superficie pronta per la carteggiatura e tinteggiatura.

In caso di rasatura e tinteggiatura o rivestimento si terranno fughe esterne tra le lastre di 3-4mm che andranno riempite con il rasante all'atto della finitura esterna.
In caso invece di facciata ventilata le lastre esterne saranno posate con giunti testa-testa e non saranno trattati in quanto la tenuta all'acqua ed all'aria saranno garantite da un telo superficiale impermeabile traspirante utile anche per lo sfondo dei giunti aperti della facciata ventilata.

Verranno realizzati giunti di dilatazione ogni 12m lineari, sia orizzontalmente che verticalmente.
Computazione vuoto per pieno < 4,00mq.
