Parete Interna Modulo JJ I75cg + 75cg

+ INFORMAZIONI

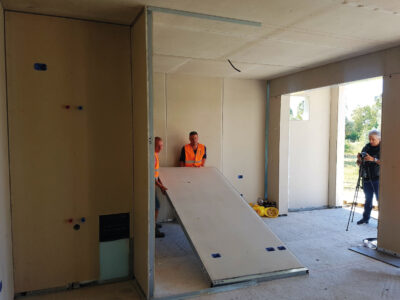

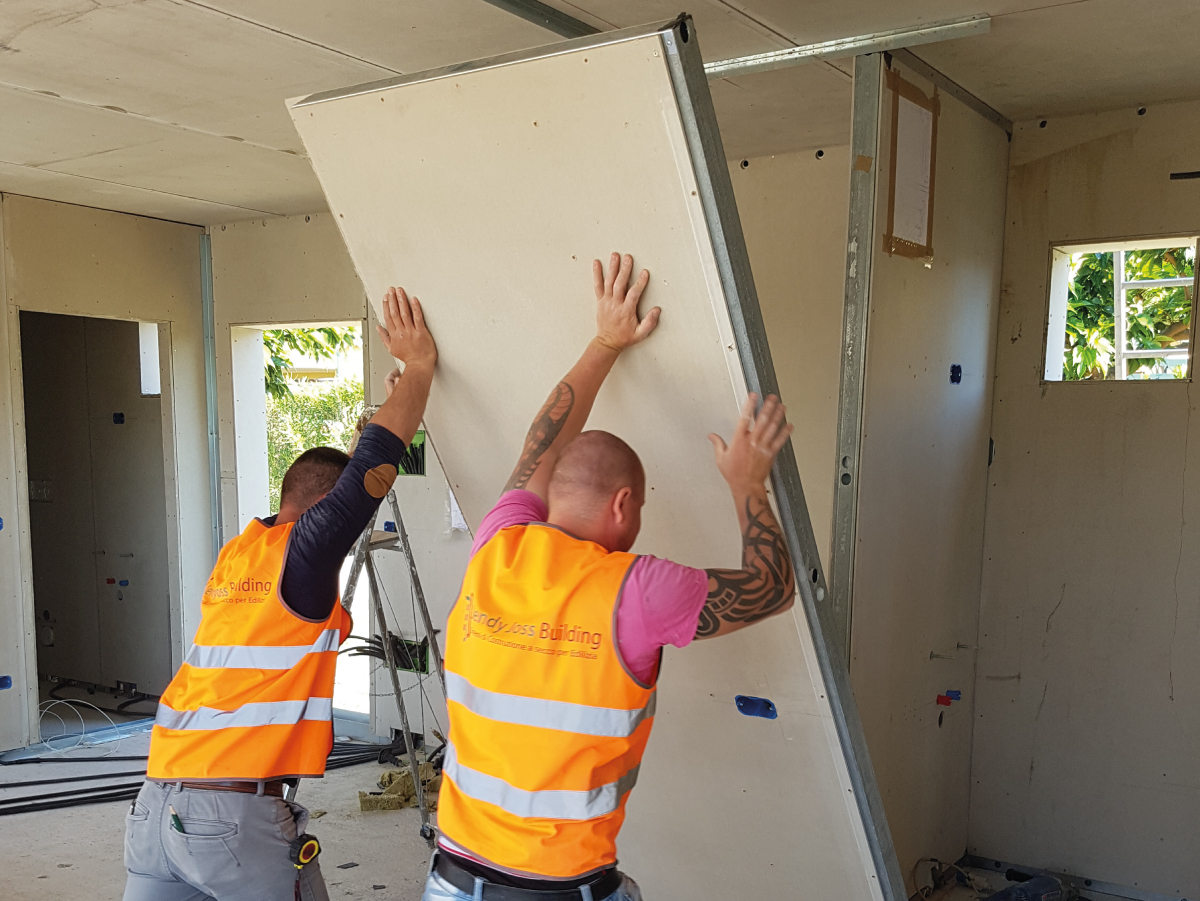

Parete Interna doppia a secco con sistema Jendy Joss® denominato MODULO JJ ad elevate prestazioni acustiche e meccaniche, composta da moduli  "preassemblati" in stabilimento,

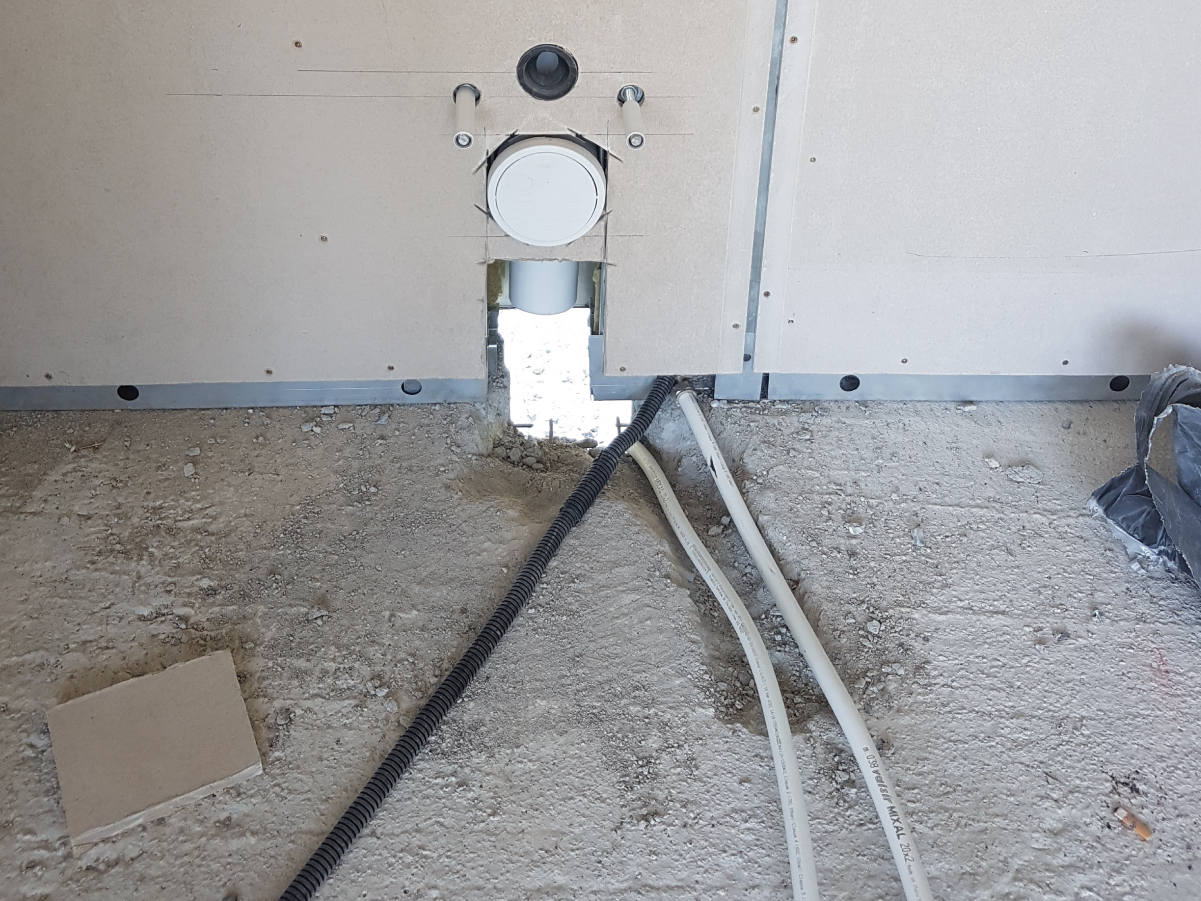

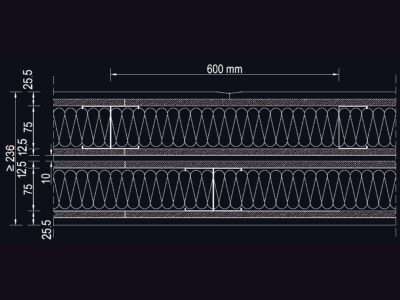

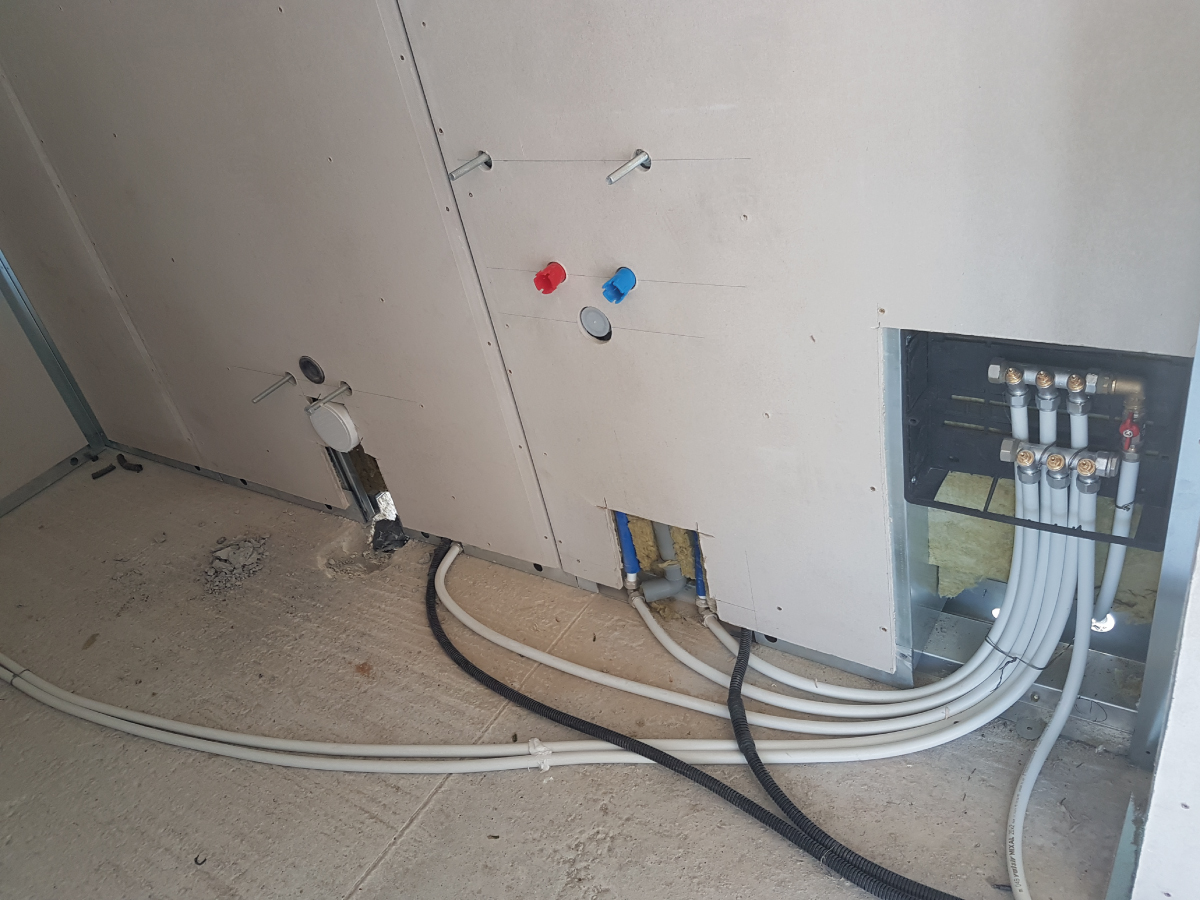

progettati e realizzati a misura con eventuale impiantistica già predisposta. La parete ha uno spessore complessivo ≥ 236mm ed ha una prestazione di isolamento acustico maggiore di 63 dB.

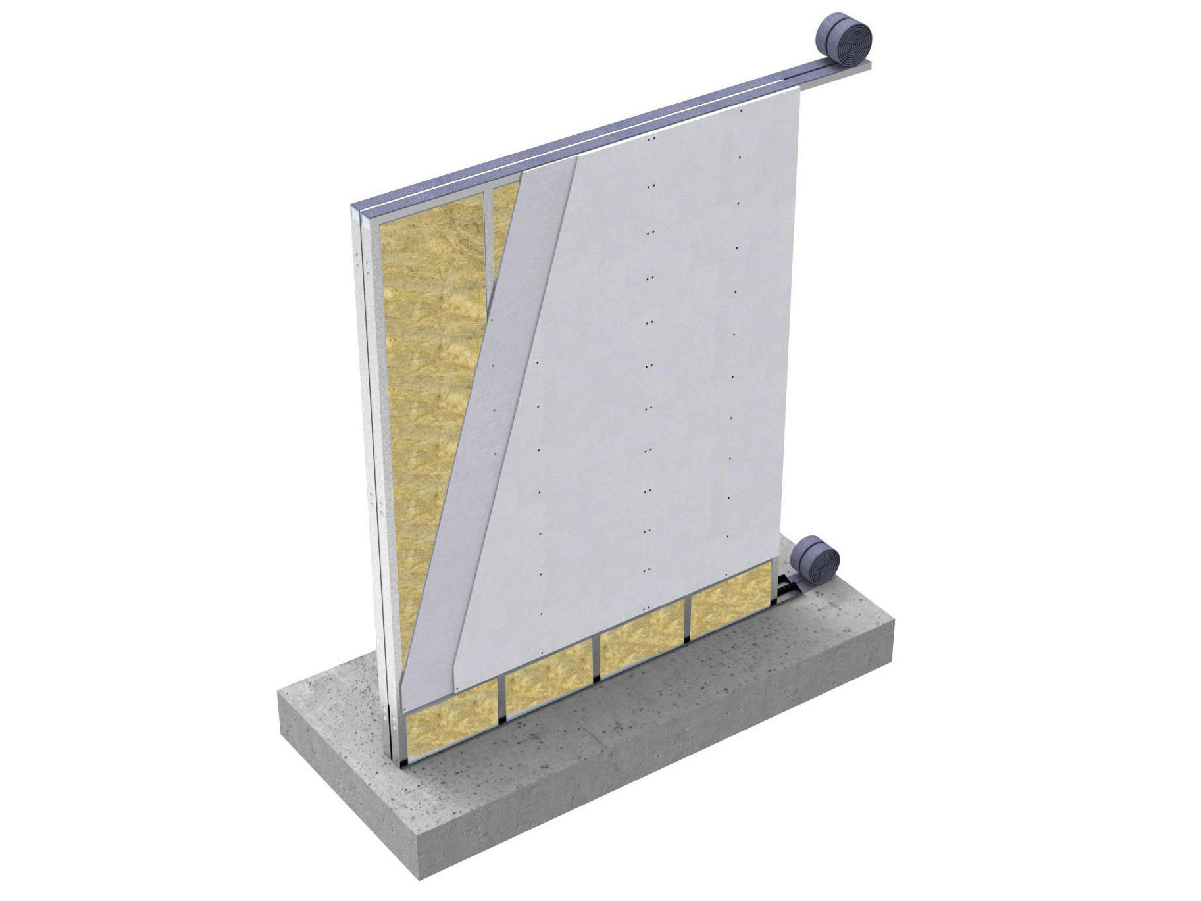

I moduli sono composti da una orditura metallica formata da guide orizzontali e montanti verticali di acciaio zincato DX51, spessore 08/10, larghezza 75mm, passo 600mm. opportunamente assemblati, dotati di idonee forometrie necessarie ai fissaggi ed all'assemblaggio.
I profili di base vengono isolati dalle strutture esistenti con una guaina in polietilene impermeabile dello spessore di 3 mm e con funzione di taglio acustico.

La pannellatura di ogni modulo è costituita da uno strato di lastre in cemento alleggerito fibrorinforzato di spessore 12,5mm per lato, avvitate all'orditura metallica con apposite viti VT4.0*32 zincate, autofresanti ed autoforanti.

Nell'intercapedine di ogni modulo è inserito un materassino di lana minerale dello spessore di 70mm con funzione di isolamento acustico.
Tutte le lastre in cemento alleggerito fibrorinforzato hanno elevate caratteristiche di resistenza meccanica, isolamento termico, resistenza all'acqua, Resistenza al Fuoco di 240 min,
limitate dilatazioni termiche per applicazione in ambienti esterni e direttamente a contatto con l'acqua prima della finitura.

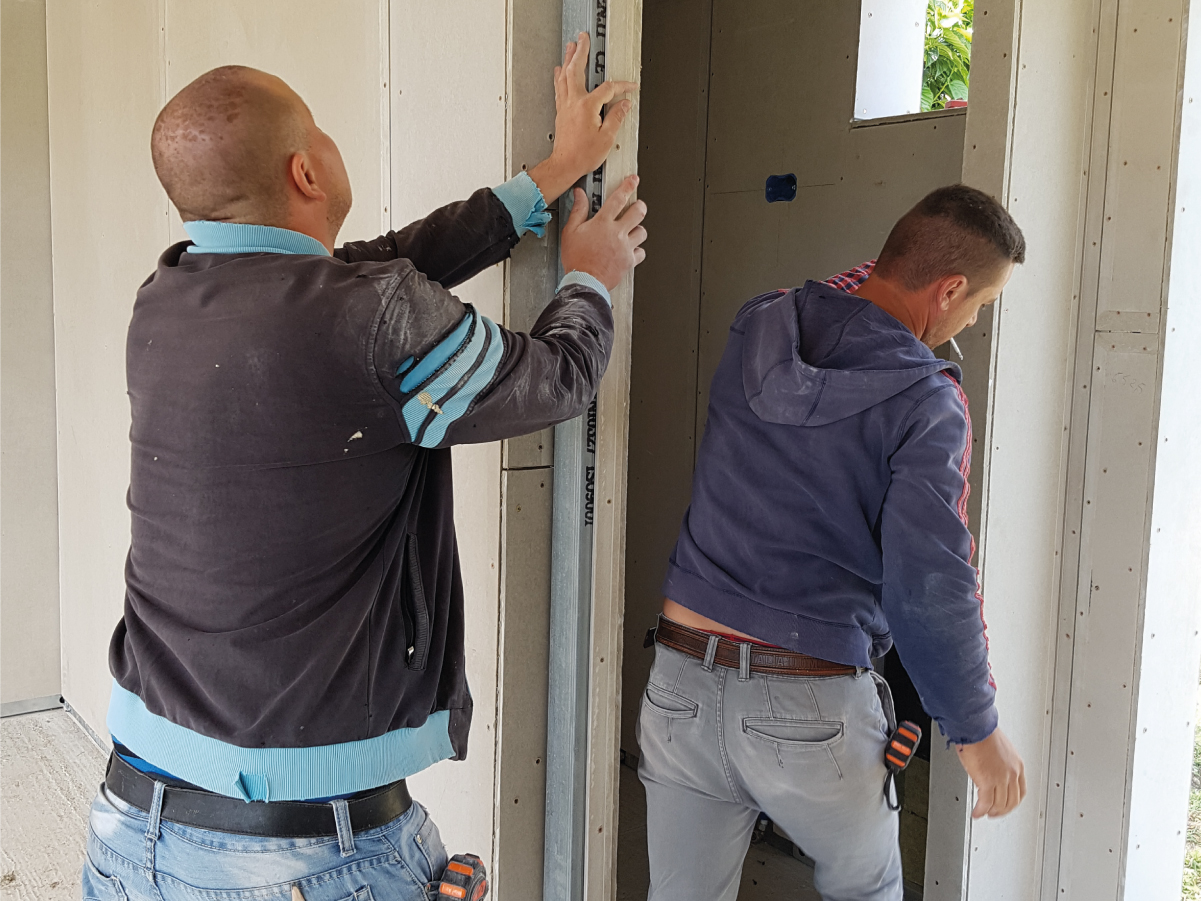

Ogni modulo è dotato di un sistema di "immaschiamento" per il fissaggio con il modulo adiacente tramite viti autoperforanti VT4.0*32.
Le due strutture vanno distanziate di almeno 10mm per evitare la trasmissione di vibrazioni e migliorare il comportamento acustico.

Il fissaggio ai solai avviene con ulteriori profili di acciaio zincato da 12/10 tassellati alla struttura esistente ed ai quali si avviterà il modulo prima dell'applicazione del cartongesso di finitura
da 13mm di spessore che sarà fissato tramite viti autofilettanti direttamente alla lastra sottostante.

Si adotterà una tradizionale stuccatura dei giunti, degli angoli e della testa delle viti per la lastra in cartongesso, in modo da ottenere una superficie pronta per la carteggiatura e tinteggiatura.

Computazione vuoto per pieno per aperture < 4,00mq.
