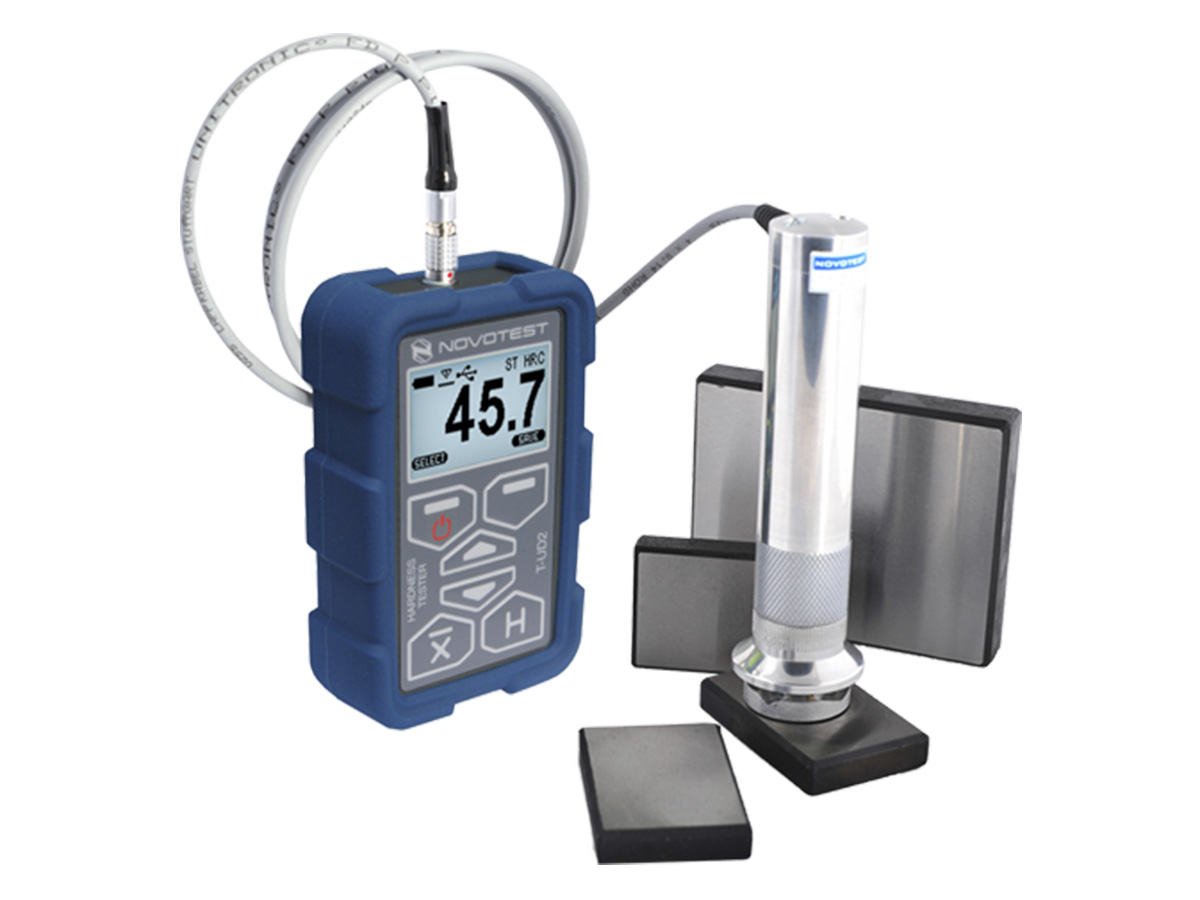

UCI T-U2 Novatest

IL METODO UCI PER I TEST DI DUREZZA

Il metodo di prova di durezza UCI è un metodo conforme alle norme ASTM A1038 ed è meno distruttivo rispetto al metodo a rimbalzo in quanto il durometro T-U2 con sonda UCI ha un’impronta più piccola rispetto alla maggior parte dei tester.

La sonda ad ultrasuoni (UCI) può essere utilizzata per la misura della durezza in caso di spessore minimo di prova (da 1 mm), oggetti di forma e superficie complessa e per la misura della durezza degli strati temprati. Il metodo risulta rapido e semplice: è sufficiente posizionare la sonda sulla superficie dell’oggetto da testare, premere la sonda contro la superficie e visualizzare sul display il valore di durezza.
Una punta di piccole dimensioni permette di misurare il valore di durezza di tutti gli oggetti con spessore > di 1 mm.

VANTAGGI D’USO DEL DUROMETRO UCI T-U2

Accuratezza di indagine: possibilità di misurare la durezza con pesi e spessori da 1 mm (piccoli oggetti, strutture a parete sottile, tubi, cisterne, lamiere d’acciaio, prodotti di forma complessa, controllo di durezza dei rivestimenti metallici, ecc.);
Ridotta invasività della prova: impronta ridotta sulla superficie dell’elemento esaminato (l’utente può testare superfici a specchio, coltelli, dentature, ecc.);
Misurazione efficace della durezza: prova della durezza dello strato superficiale di indurimento e ampia gamma di misurazione della durezza;
Semplice e intuitivo: visualizzazione grafica con retroilluminazione e consultazione rapida di tutte le informazioni direttamente dal dispositivo. Inoltre il nuovo menu dispone di suggerimenti sui pulsanti.
Affidabilità in situ: il dispositivo dispone di memoria interna e consente all’utente di scaricare i dati su PC. Lo strumento indica il livello di carica delle batterie.
Ampio range di temperature (temperatura di funzionamento fino a -20 °C) per rispondere a diverse esigenze applicative.
Le restrizioni sull’utilizzo del durometro UCI T-U2 riguardano i prodotti con struttura a grana grossa (ad es. Ghisa) o prodotti che pesano meno di 10 grammi o con spessori inferiori di 1 mm.

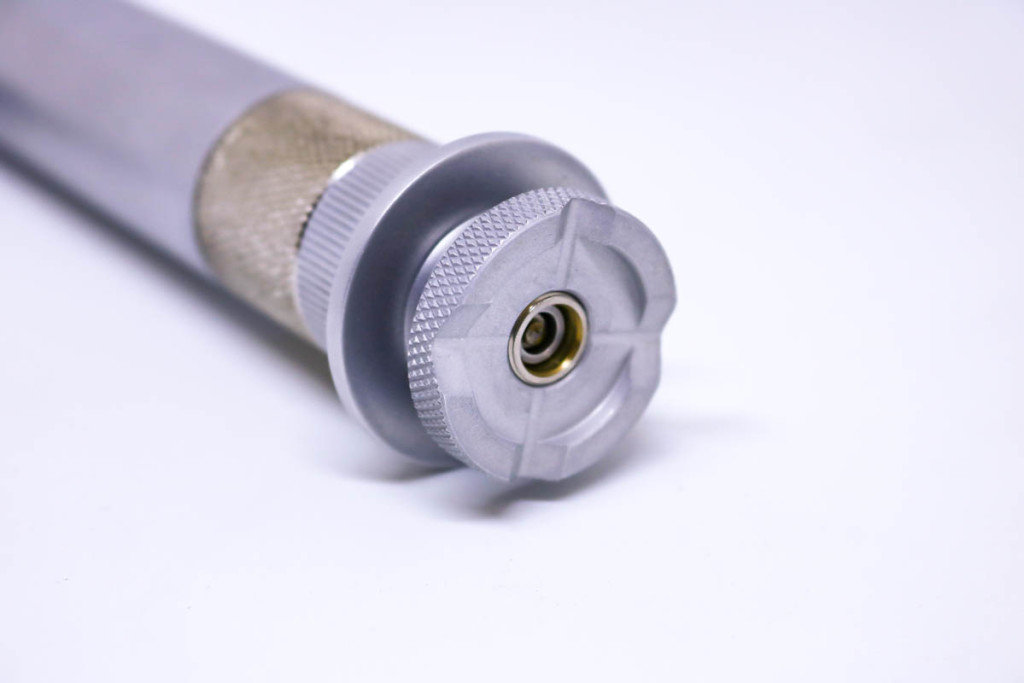

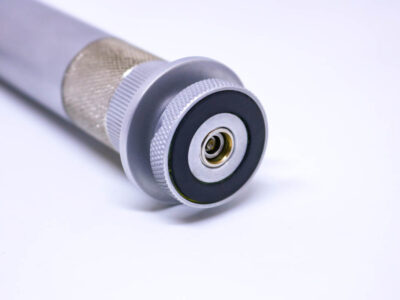

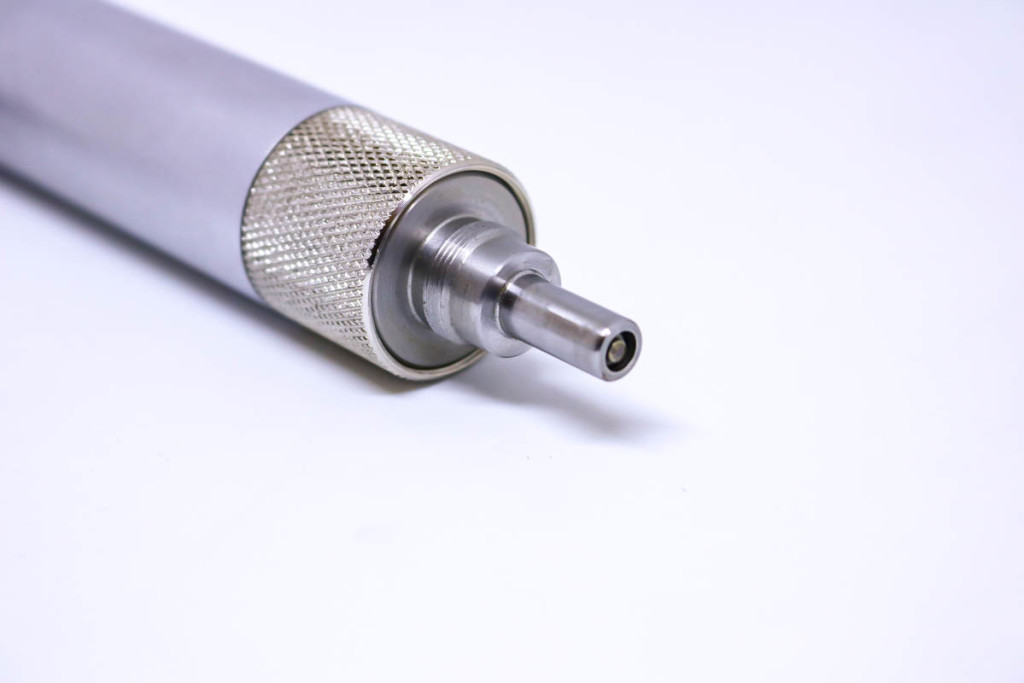

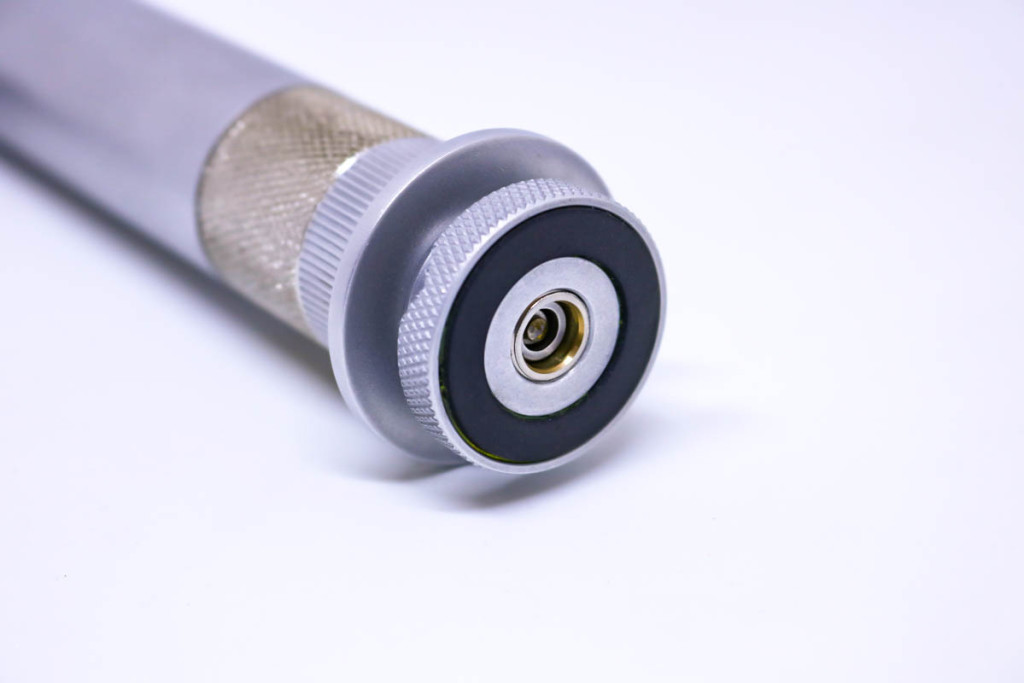

VARI TIPI DI SONDE

Il Durometro UCI T-U2 può essere dotato di sonde con carichi differenti a scelta del cliente.
• 98N. Sonda speciale con carico maggiorato. Per effettuare la misura è necessario applicare un carico di 10 Kgf (impostato automaticamente dal convertitore).
Bassi requisiti di pulizia della superficie.
– Parti termotrattate e cementate con superficie mal preparata, misura su lame, sulla superficie interna dei tubi o fori con elevata rugosità.

• 50N. La sonda più utilizzata per la maggior parte delle misure di durezza. Per effettuare la misura è necessario applicare un carico di 5 Kgf (impostato automaticamente dal convertitore.)
Requisiti di pulizia superficiale media.
– Parti trattate termicamente e cementate, come alberi, turbine, ingranaggi, denti, saldature, zone termicamente alterate.
– Misura in scanalature, su denti, scanalature, su barre di armatura, lame, sulla superficie interna dei tubi e fori con rugosità media.

• 10N. Sonda con carico ridotto – progettata per misurare la durezza di strati sottili, superfici lucide o induriti in superficie. Per la misurazione deve essere applicato un carico di 1 Kgf.
Più esigente sulla pulizia della superficie, rispetto alla sonda da 50N.
– Strati superficiali nitrurati e cementati di stampi, matrici, parti a parete sottile.
– Cuscinetti, fianchi dei denti, seghe.
– Misura della durezza di rivestimenti indurenti sottili.
– Misurazione sui prodotti dopo un’accurata lavorazione.
